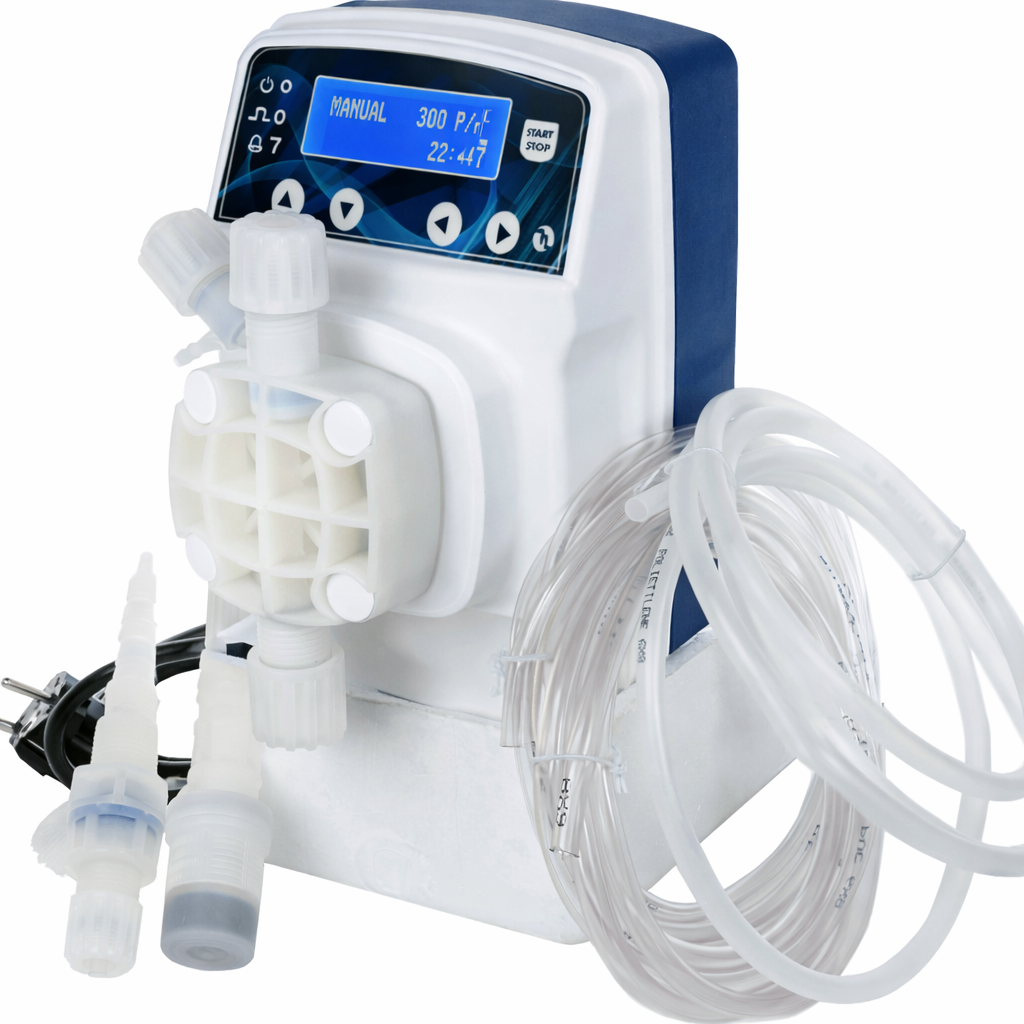

Багатофункціональний насос-дозатор eONE PLUS 1505 100/250V

Багатофункціональний насос-дозатор eONE PLUS 1505 з головкою PVDF

Соленоїдний мембранний дозуючий насос Etatron eONE PLUS 1505 з головкою з PVDF (артикул PEU463964I) служить для точного дозування рідких реагентів будь-якого хімічного складу. Цей сучасний цифровий дозатор із величезним вибором функцій є флагманом лінійки соленоїдних насосів Etatron.

Він реалізований на базі мікроелектронної схеми, яка "розумно" керує соленоїдом, коригуючи енергоспоживання та подачу згідно з коливаннями протитиску в системі.

Дозуючий насос eONE PLUS 1505 працює в ручному режимі, або в пропорційному режимі дозування за рівнем рН (кислотно/лужного балансу), RedOx (окислювально-відновлювального потенціалу Rx) і вільного хлору (Cl), від сигналів (імпульсів) зовнішнього витратоміра.

1. Ручний "Manual" . Насос дозує у постійному ON/OFF режимі, продуктивність регулюється частотою імпульсів (вприскування) в діапазоні від 0 до 300 імп/хв або від 0 до 100%.

2. Пропорційний «PROP» . У цьому режимі виробник пропонує широкий вибір функцій.

2.1. Дозування за рівнем рН, RedOx, Cl води. Насос оснащений вбудованим контролером, при програмуванні необхідно вибрати один із параметрів, що вимірюються: pH, Rx або Cl. Діапазони вимірювань рівня: pH 0-14 з роздільною здатністю 0,01 pH, Rx від -1000 до +1400 мВ з роздільною здатністю 1 мВ, Cl 0-20 ppm з роздільною здатністю 0,1 ppm.

2.2. Дозування за сигналами від зовнішнього витратоміра. На кожен сигнал витратоміра насос подає певну порцію реагенту. Кількість порцій реагенту задається шляхом вибору функції:

«1xN» - на 1 сигнал витратоміра видається N імпульсів насоса

«1xN(M)» - на 1 сигнал витратоміра видається NxM імпульсів насоса, де М це кількість сигналів витратоміра в пам'яті

«1:N» - на N сигналів витратоміра видається 1 імпульс насоса

"1 x ml" - на 1 сигнал витратоміра подається задана кількість мілілітрів реагенту

"1 x L" - на 1 сигнал витратоміра подається задана кількість літрів реагенту

«ml x m3» - на кількість сигналів витратоміра, що відповідає одному кубометру води, подається задана кількість мілілітрів реагенту

Значення N, М, ml, L вводяться користувачем.

2.3. Режим ppm (мільйонна частка). Цей режим використовується, коли потрібно дозувати дуже точно.

Через меню програмуються параметри сигналу від зовнішнього витратоміра, імпульсний обсяг реагенту, % - концентрація реагенту та значення ppm (від 0 до 20,00). На основі цих даних автоматично визначається і визначається кількість імпульсів на об'єм води, що проходить через витратомір.

2.4. Дозування за зовнішнім струмовим сигналом з діапазоном від 4 до 20 mA. Частота імпульсів насоса пропорційна одержуваному mA сигналу - чим більше сигнал, тим вища продуктивність.

Додаткові функції : використання таймера, налаштування виходу 4-20 мА, встановлення часу затримки включень, ручна або автоматична термічна компенсація (при підключенні відповідного датчика PT100).

Встановлені функції захисту, що включаються/відключаються, які забезпечують включення сигналізації і можуть самостійно зупиняти насос:

«UNDERLOAD» (недовантаження) - відповідає за забір реагенту

"OVERLOAD" (перевантаження) - відповідає за скидання реагенту

"FLOW SENSOR" - сигналізація датчика вихідного потоку, контроль виходу реагенту з головки дозатора

"ALARM" – сигнал про переповнення пам'яті (перевищення кількості записаних сигналів).

Максимальна частота імпульсів насоса 300 імп./хв, збільшена частота упорскування реагенту забезпечує рівний потік із низькими пульсаціями.

Продуктивність до 15 л/годину (250 мл/хв) при протитиску 5 бар. Об'єм одного імпульсу 0,83 мл.

Показники продуктивності при зниженні протитиску в системі:

• 15,4 л/годину (256,6 мл/хв) при протитиску 3 бар.
• 17,2 л/годину (286,6 мл/хв) при протитиску 1 бар.

Висота забору реагенту 2 метри.

Електричні параметри: універсальна напруга 100-250 В, споживана потужність до 26 Вт (може змінюватися, відповідно до протитиску), робочий струм 1,8 А.

Електричні підключення: вхід для імпульсного витратоміра, входи датчиків контролю рівня та контролю потоку (датчики не входять). Вхід та вихід 4-20 мА. Входи датчиків pH, Rx, Cl. Вхід для датчика PT100 (не входить до комплекту), релейний вихід аварійного сигналу.

Комплектний набір:

• Дозуючий насос (1 шт.)
• Заборний шланг (4 п.м.)
• Напірний шланг (2 п.м.)
• Клапани впорскування / забору (1 шт. / 1 шт.)
• Паспорт і інструкція по установці і обслуговуванню.
