Насос-дозатор eONE MF 0710 100/250V

Насос-дозатор пропорційного дозування eONE MF 0710 з головкою з PVDF

Насос-дозатор eONE MF 0710 з сигналом 4-20 мА

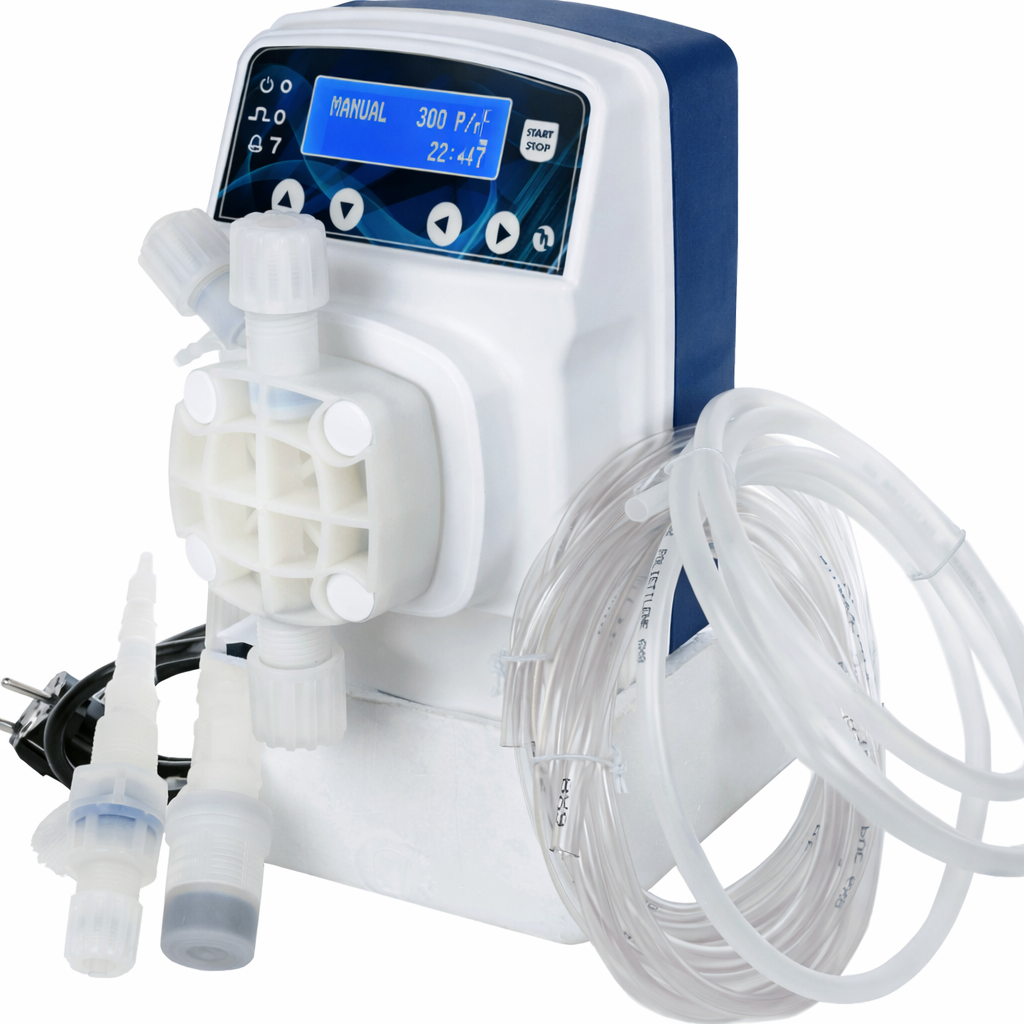

Соленоїдний мембранний дозуючий насос Etatron eONE MF 0710 з головкою з PVDF (артикул PEU483944I) служить для точного дозування рідких реагентів будь-якого хімічного складу. Це компактний цифровий дозатор із багатофункціональним керуванням. Насос реалізований на базі мікроелектронної схеми, яка "розумно" керує соленоїдом, коригуючи енергоспоживання та подачу згідно з коливаннями протитиску в системі.

Etatrone eONE MF 0710 працює в ручному режимі, або в пропорційному режимі дозування від сигналів (імпульсів) зовнішнього витратоміра, від сигналу 4-20 мА та встановленого ppm. Додатковою функцією є використання таймера, який забезпечує щотижневе та щоденне дозування циклами Start/Stop.

1. Ручний "Manual" . Насос дозує у постійному ON/OFF режимі, продуктивність регулюється частотою імпульсів (вприскування) в діапазоні від 0 до 300 імп/хв або від 0 до 100%.

2. Пропорційний «PROP». У цьому режимі виробник пропонує широкий вибір функцій.

2.1 Дозування за сигналами від зовнішнього витратоміра. На кожен сигнал витратоміра насос подає певну порцію реагенту.

Кількість порцій реагенту задається шляхом вибору функції:

«1xN» - на 1 сигнал витратоміра видається N імпульсів насоса

«1xN(M)» - на 1 сигнал витратоміра видається NxM імпульсів насоса, де М це кількість сигналів витратоміра в пам'яті

«1:N» - на N сигналів витратоміра видається 1 імпульс насоса

"1 x ml" - на 1 сигнал витратоміра подається задана кількість мілілітрів реагенту

"1 x L" - на 1 сигнал витратоміра подається задана кількість літрів реагенту

«ml x m3» - на кількість сигналів витратоміра, що відповідає одному кубометру води, подається задана кількість мілілітрів реагенту

Значення N, М, ml, L вводяться користувачем.

2.2. Режим ppm (мільйонна частка). Цей режим використовується, коли потрібно дозувати дуже точно.

Через меню програмуються параметри сигналу від зовнішнього витратоміра, імпульсний обсяг реагенту, % - концентрація реагенту та значення ppm (від 0 до 20,00). На основі цих даних автоматично визначається і визначається кількість імпульсів на об'єм води, що проходить через витратомір.

2.3. Дозування за зовнішнім струмовим сигналом з діапазоном від 4 до 20 mA. Частота імпульсів насоса пропорційна одержуваному mA сигналу - чим більше сигнал, тим вища продуктивність.

Встановлені функції захисту, що включаються/відключаються, які забезпечують включення сигналізації і можуть самостійно зупиняти насос:

«UNDERLOAD» (недовантаження) - відповідає за забір реагенту

"OVERLOAD" (перевантаження) - відповідає за скидання реагенту

"FLOW SENSOR" - сигналізація датчика вихідного потоку, контроль виходу реагенту з головки дозатора

"ALARM" - сигнал про переповнення пам'яті (перевищення кількості записаних сигналів).

Максимальна частота імпульсів насоса 300 імп./хв, збільшена частота упорскування реагенту забезпечує рівний потік із низькими пульсаціями.

Продуктивність до 7 л/год (116,6 мл/хв) при протитиску 10 бар. Об'єм одного імпульсу 0,39 мл.

Показники продуктивності при зниженні протитиску в системі:

• 8,5 л/годину (141,6 мл/хв) при протитиску 6 бар.
• 11,7 л/годину (195 мл/хв) при протитиску 2 бар.

Висота забору реагенту 2 метри.

Електричні параметри: універсальна напруга 100-250 В, споживана потужність до 26 Вт (може змінюватися, відповідно до протитиску), робочий струм 1,8 А.

Електричні підключення: вхід для імпульсного витратоміра (зчитування контакту), входи датчиків контролю рівня та контролю потоку (датчики в комплект не входять). Вхід 4-20 ма, релейний вихід аварійного сигналу.

Комплектний набір:

• Дозуючий насос (1 шт.)
• Заборний шланг (4 п.м.)
• Напірний шланг (2 п.м.)
• Клапани впорскування / забору (1 шт. / 1 шт.)
• Паспорт і інструкція по установці і обслуговуванню.
