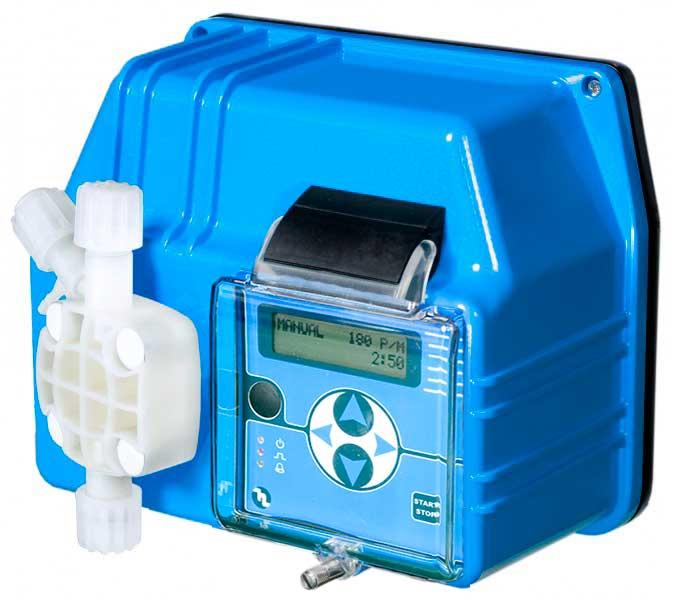

Насос-дозатор BT MF 0510 230V/240V CP-PVDF/FPM

Багатофункціональний цифровий насос BT MF 0510 пропорційного дозування

Соленоїдний мембранний насос дозувальний Etatron BT MF 05-10 (артикул PBT170375E) створений для точного дозування рідких реагентів. Це багатофункціональний цифровий дозатор, продуктивність якого регулюється частотою імпульсів. Насос працює в ручному режимі або в режимах пропорційного дозування від імпульсів зовнішнього витратоміра, від сигналу 4-20 мА і за встановленим ppm. Передбачено вбудований таймер та дистанційне керування (вкл/викл) на відстані до 100 метрів.

Опис робочих режимів

1. Ручний режим. Продуктивність регулюється вручну за допомогою кнопок.

Частота імпульсів насоса встановлюється у трьох варіантах:

від 0 до 160 імпульсів за хвилину (звичайний спосіб дозування);

від 0 до 120 імпульсів на годину;

від 0 до 48 імпульсів щодня.

Додатковою функцією є використання таймера, що забезпечує дозування циклами Start/Stop.

Якщо таймер не увімкнено, насос дозує в ручному режимі. При включенні щоденного таймера насос відпрацьовує до 8 Start/Stop циклів на день, а при включенні щотижневого таймера – до 8 Start/Stop циклів за тиждень.

2. Пропорційний режим.

2.1. Насос дозує згідно з імпульсами зовнішнього витратоміра.

На кожен сигнал (імпульс) витратоміра насос видає певну порцію реагенту.

Кількість порцій реагенту визначається шляхом вибору функції 1xN (множення), 1xN(M) (множення з пам'яттю), 1:N (розподілу). Значення N та М вводяться користувачем.

У функцій множення 1xN і 1xN(M), N - це кількість імпульсів насоса, М - кількість сигналів витратоміра, що заносяться в пам'ять дозатора.

У функції поділу 1: N, N – це кількість сигналів (імпульсів) витратоміра.

2.2. Режим ppm (мільйонна частка). Цей режим використовується, коли потрібно дозувати дуже точно.

Через меню програмуються параметри сигналу від зовнішнього витратоміра, % - концентрація реагенту та значення ppm (від 0 до 20,00). Використовуючи ці дані, мікропроцесор насоса визначає та задає кількість імпульсів на об'єм води, що протікає через витратомір.

2.3. Режим пропорційного дозування зовнішнього сигналу 4-20 мА.

Частота імпульсів насоса пропорційна одержуваному mA сигналу, чим більше сигнал, тим більша продуктивність.

За допомогою меню встановлюється мінімальне та максимальне значення зовнішнього сигналу з відповідною частотою імпульсів (точки «Установка 1» та «Установка 2»).

Наприклад:  4 мА = 0 імпульсів за хвилину, 20 мА = 160 імпульсів. У цих точках насос починає або припиняє роботу.

Частота імпульсів дозування змінюватиметься від 0 до 160 за хвилину - пропорційно змін зовнішнього сигналу від 0 до 20 мА.

Додаткові функції: можливість керування з віддаленого пристрою (Start/Stop), електронний годинник (д/м/г/год/м) з пам'яттю та зумер.

Номінальна частота імпульсів насоса 160 за хвилину. Об'єм одного імпульсу 0,52 мл, довжина ходу пістона 1,5 мм.

Показники продуктивності насоса в залежності від протитиску:

• 5 л/годину при 10 бар
• 6 л/годину при 5 бар
• 7,5 л/годину при 2 бар
• 10 л/годину при 0,5 бар

Висота забору реагенту 2 метри.

Живлення однофазне насоса 220 В, 50 Гц, споживана потужність 115 Вт, робочий струм 0,48 А.

Електричні підключення: Штекер підключення імпульсного витратоміра, датчиків контролю рівня та вихідного потоку (датчики в комплект не входять). Штекер для оновлення програмного забезпечення або скидання всіх налаштувань. Штекер для мА - сигналу та релейний вихід аварійного сигналу.

Дозатор виконаний у корпусі із алюмінію, який покритий антикислотною фарбою.

Стандартна головка із PVDF з клапаном стравлювання повітря.

Панель управління насоса зі зручним інтерфейсом: кнопкове меню, кнопка Start / Stop, ЖК - дисплей і 3 Led - індикатора. Панель закрита прозорою пластиковою кришкою.

Дозуючий пропорційний насос BT MF поставляється в зборі, готовим до роботи. Клас захисту IP65 (пил, бризки).
Варіант монтажу: настінний.

1. Дозуючий насос BT MF
2. Заборний шланг з гнучкого ПВХ (4 п.м.)
3. Напірний шланг з поліетилену (2 п.м.)
4. Клапани впорскування / забору реагенту (1 шт. / 1 шт.)
5. Паспорт і інструкція по установці і обслуговуванню

Аналог: Seko Maxima MPG 603
