Діафрагменні мінінасос CUBIC 15 ECTFE
- Під замовлення
- Код: ICU15EC-NTTPV--
Відправка з 05 березня 202662 916 ₴
- +380 (50) 304-53-80

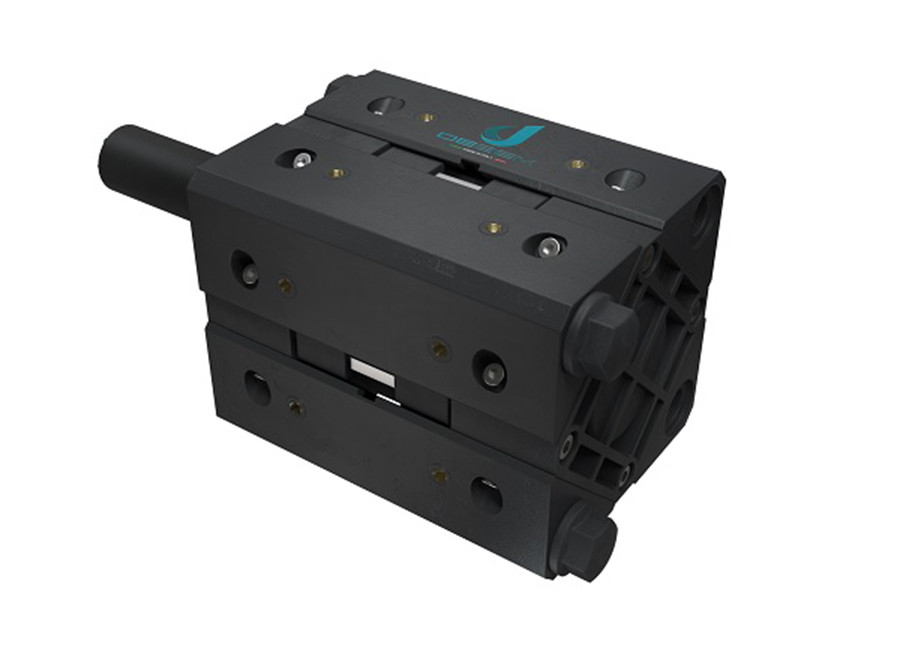

Діафрагменний насос CUBIC 15
Компактний пневматичний мембранний насос CUBIC 15 з фторопласту італійської фірми Debem призначений для перекачування рідин, з якими погано справляються відцентрові насоси. До них відносяться в'язкі (до 15 000 сстокс), агресивні, легкозаймисті рідини з можливим вмістом твердих абразивних частинок. Насос CUBIC 15 використовує енергію стисненого повітря від 2 до 8 бар (у парі з насосом необхідний компресор).
Насос CUBIC 15 має продуктивність від 0,06 до 1,02 м3/годину (від 1 до 17 л/хв). Натиск залежить від тиску стисненого повітря, тому не може перевищувати 8 бар. Насос може працювати в режимі самовсмоктування, але при цьому знижується його здатність перекачувати в'язкі рідини. При висоті самовсмоктування 7 метрів насос втрачає 45% своєї продуктивності.

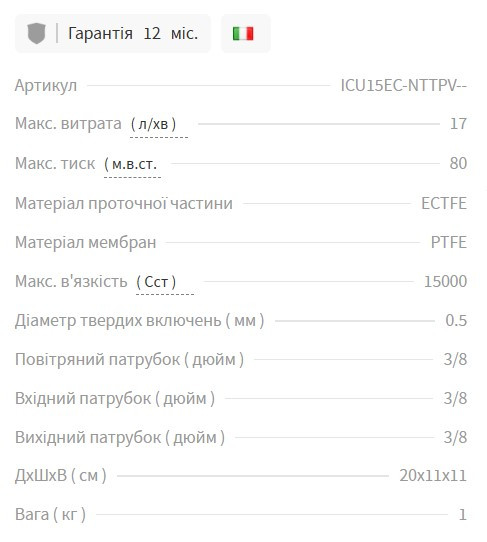

Технічні характеристики- Макс. витрата - 17 л/хв. (1.02 м³/год)
- Макс. натиск - 80 м.в.ст.
- Матеріал проточної частини - ECTFE
- Матеріал мембран - PTFE
- Макс. в'язкість - 15000 cPs
- Діаметр твердих включень - Ø макс. 0.5 мм
- Повітряний патрубок (дюйм) - G 3/8″ f
- Вхідний патрубок (дюйм) - G 3/8″ f
- Вихідний патрубок (дюйм) - G 3/8″ f
- Всмоктування у сухому стані - 3 м
- Всмоктування у залитому стані - 9,5 м
- Рівень шуму - 65 дБ
- Об'єм за хід - 10.3 куб. см
 Діафрагменний насос з двома мембранами CUBIC 15ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ І ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ |
||
|
|
ATEX ZONE 2 - СТАНДАРТ НА ВСІ МОДЕЛІ |
ATEX ZONE 1 - ЗА ЗАПИТОМ |
CUBIC 15 - це умовна назва моделі, повний артикул насоса ICU15ECNTTFV-- , він містить інформацію про матеріали елементів конструкції.
- Корпус насоса CUBIC 15 виконаний із фторопласту (ECTFE)
- Мембрани здвоєної конструкції NBR+PTFE: внутрішня мембрана повітря з каучуку NBR, зовнішня мембрана рідини з тефлону
- Кулькові клапани з тефлону
- Сідла клапанів з PVDF
- Прокладки та кільця ущільнювачів з вітрона.
За замовчуванням насос має захищене виконання - сертифікований під вибухозахист II 3/3 GD c IIB T 135°C (за запитом версія струмопровідних матеріалів для категорії 2G).
| Основні | |
|---|---|
| Виробник | Debem |
| Країна виробник | Італія |
| Максимальна пропускна здатність | 1.02 куб.м/год |
| Мінімальна пропускна здатність | 0.06 куб.м/год |
| Максимальний робочий тиск | 8 бар |
| Мінімальний робочий тиск | 2 бар |
| Перекачувані середи | Спирти, Токсичні речовини, Вибухо-пожежо-небезпечні речовини, Чиста вода, Хімічно активні речовини, Хімічно нейтральні речовини |
| Режими роботи діафрагмового насоса | Самозакачування, В якості бочкового насоса, Позитивна висота всмоктування |
| Максимальна температура робочої рідини | 95 град. |
| Мінімальна температура робочої рідини | 3 град. |
| Максимальна температура навколишнього середовища | 40 град. |
| Мінімальна температура навколишнього середовища | 0 град. |
| Гарантійний термін | 12 міс |
| Продуктивність | 17 літр/хв |
| Користувальницькі характеристики | |
| Висота подачі (max), м. вод.ст | 80 |
| Матеріал | ECTFE |
| Продуктивність, м.куб/год. | 1.02 |
| Висота, м.вод.ст | 80 |
| Тип насоса | мембранний пневматичний |
| Країна походження | Італія |
| Продуктивність (max), м.куб/ час | 1.02 |
| Тип пристрою | Пневматичний |
| Застосування | спирту |
| Вага (Кг) | 1,5 |
| Мoдель | CUBIC 15 |
| Діаметр вихідної патрубки | 3/8" |
| Матеріал кулькових клапанів | PTFE |
| Матеріал проточної частини | ECTFE |
| Висота сухого всмоктування (max), м.вод.ст. | 4 |
| Матеріал сідла клапана | PP |
| Продуктивність, л/хв | 17 |
| Матеріал кільцевого ущільнення | VITON |
| Під'єднання до пневматичної магістралі, дюйма, f | 3/8" |
| Матеріал мембрани з боку повітря | NBR |
| Серия насоса | CUBIC |
| Тиск повітря (max), бар | 8 |
| Максимальна в'язкість, сПз | 15 000 |
| Максимальний діаметр твердих увімкнень, мм | 0,5 |
| Діаметр вхідного патрубка | 3/8" |
| Температура (max), С | 95 |
| Матеріал мембрани з боку рідини | PTFE |
| Матеріал проточної частини | ECTFE |
| Продуктивність, л/хв | 17 |
- Ціна: 62 916 ₴
