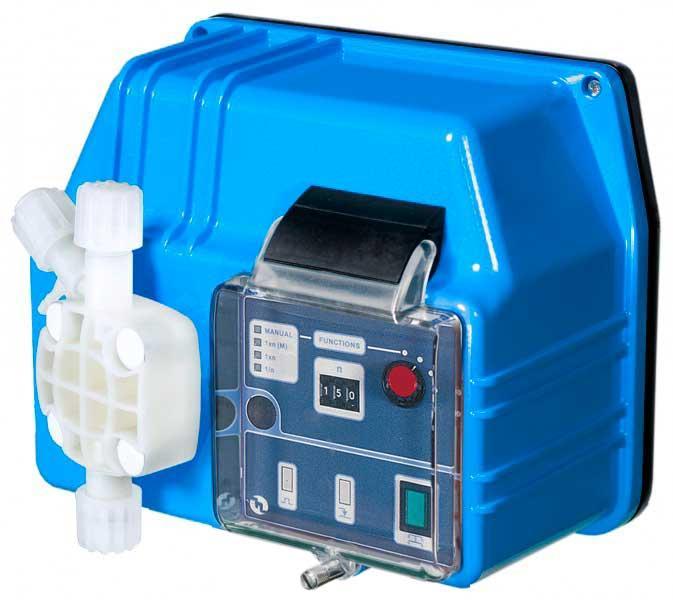

Насос-дозатор BT VFT 1010 230V/240V CP-PVDF/FPM

Пропорційний дозуючий насос BT VFT 1010, що працює від імпульсного витратоміра (від зовнішнього імпульсного сигналу)

Соленоїдний мембранний дозуючий насос Etatron BT VFT 10-10 (артикул PBT040435E) служить для дозування рідких хімічних реактивів (реагентів). Це аналоговий дозатор, що працює як у ручному режимі (ввімкнений/вимкнений), так і в пропорційному режимі від імпульсів зовнішнього витратоміра. Продуктивність дозатора регулюється шляхом зміни частоти імпульсів.

Опис робочих режимів

Пропорційний режим - насос дозує згідно з імпульсами зовнішнього витратоміра.

На кожен сигнал (імпульс) витратоміра насос видає певну порцію реагенту.

Кількість порцій реагенту визначається шляхом вибору функції 1xN (множення), 1xN(M) (множення з пам'яттю), 1:N (розподілу).

Для цього на механічному табло задаємо число N і переводимо ручку вибору режимів у положення обраної функції.

У функцій множення 1xN і 1xN(M) N - це кількість імпульсів насоса

У функції поділу 1: N, N – це кількість сигналів (імпульсів) витратоміра.

Ручний режим "Manual" - насос працює в режимі увімкнено/вимкнено, продуктивність регулюється шляхом ручної установки частоти імпульсів. Для цього на механічному табло задаємо необхідну частоту імпульсів насоса (N) та переводимо ручку вибору режимів у положення "Manual".

Номінальна частота імпульсів 160 за хвилину. Об'єм одного імпульсу 1,04 мл, довжина ходу пістона 1,1 мм.

Показники продуктивності насоса в залежності від протитиску:

• 10 л/годину при 10 бар
• 11 л/годину при 5 бар
• 12 л/годину при 3,2 бар
• 13 л/годину при 1,8 бар

Висота забору реагенту 2 метри.

Живлення однофазне насоса 220 В, 50 Гц, споживана потужність 93 Вт, робочий струм 0,39 А.

Електричні підключення: Вхід для імпульсного витратоміра. Вхід для датчика контролю рівня (датчик не входить).

Дозатор виконаний у корпусі із алюмінію, який покритий антикислотною фарбою.

Стандартна головка із PVDF з клапаном стравлювання повітря.

Панель управління насоса з простим інтерфейсом. Всі елементи управління - механічні: кнопки, ручка, що обертається вибору режимів, механічне табло для програмування імпульсів. Панель закрита прозорою пластиковою кришкою.

Пропорційний дозуючий насос BT VFT, що працює від імпульсного витратоміра, поставляється в зборі, готовим до роботи. Клас захисту IP65 (пил, бризки).
Варіант монтажу: настінний.

1. Дозуючий насос BT VFT
2. Заборний шланг з гнучкого ПВХ (4 п.м.)
3. Напірний шланг з поліетилену (2 п.м.)
4. Клапани впорскування / забору реагенту (1 шт. / 1 шт.)
5. Паспорт і інструкція по установці і обслуговуванню
